可溯源的電池等溫量熱儀校準方案

前沿

鋰電池充放電過程中會產生大量熱量，使其內部溫度上升直接影響鋰電池的性能與壽命，溫度過高甚至?xí)?dǎo)致電池?zé)崾Э?，引發安全事故。因此，對充放電產熱進行研究，并以此為基礎開展鋰電池?zé)岱抡婺M，對于提高鋰電池安全性十分重要。
電池等溫量熱儀與電池絕熱量熱儀是測定電池充放電產熱的主流儀器。在《對比等溫量熱及絕熱量熱用于鋰電池充放電產熱測量》一文中，我們簡述了電池絕熱量熱儀和電池等溫量熱儀的測量原理與優劣勢。那么怎樣保證儀器測量的準確性呢？在《電池絕熱量熱儀的黃金標準》一文中，我們已介紹了一種可溯源的電池絕熱量熱儀校準方案。而基于同樣的原理，該方法也同樣可以運用于電池等溫量熱儀的準確性驗證。
這是一種基于焦耳熱發生技術的電池等溫量熱儀校準方案，該方案具有可溯源、精度高、易操作、無損傷、低成本等特點，同樣有望發展成為電池等溫量熱儀的校準規范。

方案介紹

本方案利用標準電阻塊（內置加熱管的金屬塊）作為標定器（如圖2所示），并通過程控電源調節電阻塊的產熱功率，從而對鋰電池充放電產熱過程進行等效模擬。

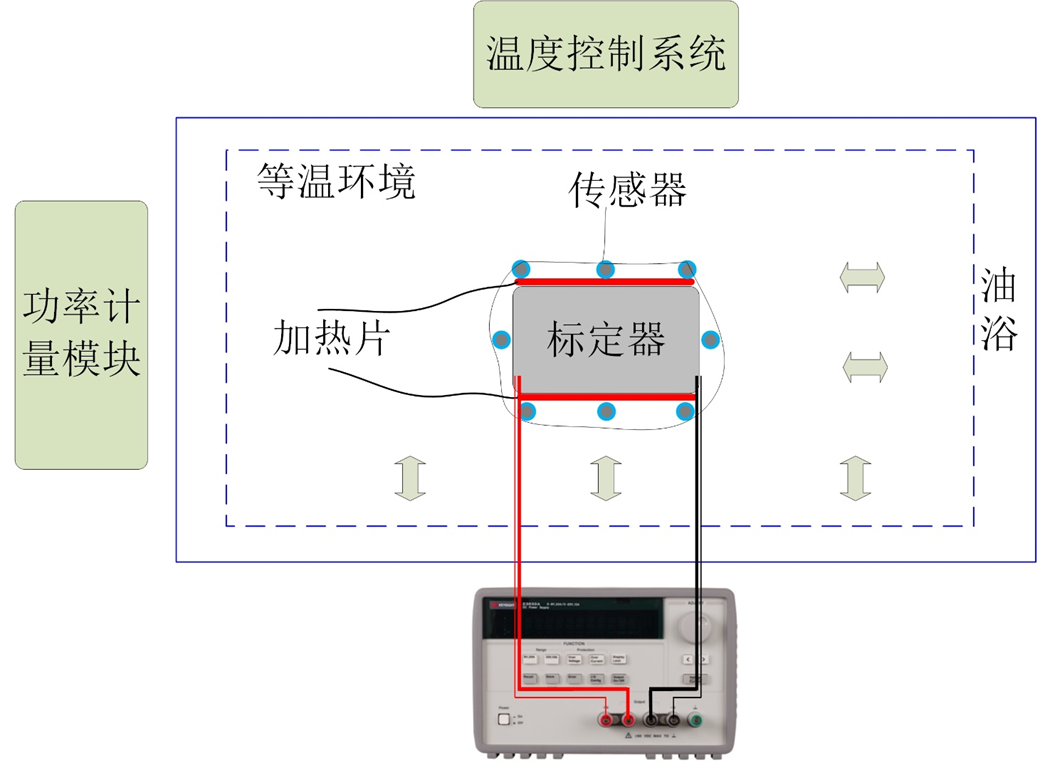

圖2 電池等溫量熱儀校準裝置示意圖

恒流源控制電阻塊輸出恒定功率或者程序改變功率輸出(參考電池真實充放電產熱曲線)，隨后將測量值與輸入值進行對比，獲得儀器測量準確性驗證結果。

驗證結果

（1）標準電阻塊恒功率產熱

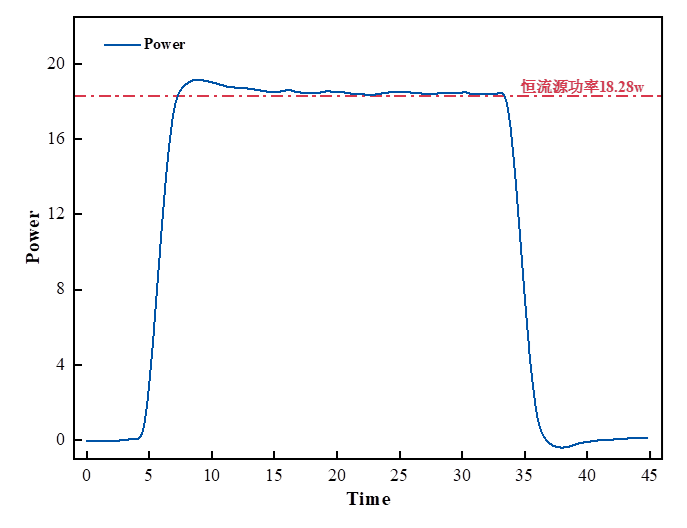

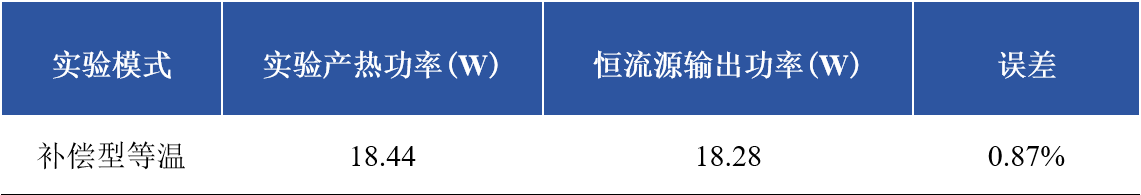

如圖3所示， 恒流源輸出恒定功率，等待曲線平穩后計算儀器測定功率與恒流源輸出功率之間的差值，計算可得測量誤差為0.87%，符合儀器1%的精度要求，結果如表1所示。
